DWM-312W
Беспроводной M2M-маршрутизатор 4G LTE с одним модулем для двух SIM-карт
Описание
Встроенный LTE-модем
Маршрутизатор оснащен встроенным LTE-модемом, который обеспечивает высокоскоростное мобильное 3G/4G-соединение со скоростью приема данных до 150 Мбит/с и скоростью передачи данных до 50 Мбит/с1.
Преобразование LAN/WAN, резервное WAN-соединение
Вы можете использовать любой Ethernet-порт маршрутизатора в качестве LAN- или WAN-порта. Новое поколение ПО поддерживает возможность назначения нескольких WAN-портов, например, для настройки основного и резервного WAN-соединения от разных провайдеров. Кроме того, возможно резервирование доступа к Интернету с использованием встроенного LTE-модема.
Беспроводной интерфейс
Используя беспроводной маршрутизатор DWM-312W, Вы сможете быстро организовать беспроводную сеть, предоставив доступ к сети Интернет компьютерам и мобильным устройствам практически в любой точке (в зоне действия беспроводной сети). Маршрутизатор может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11b, 802.11g и 802.11n (со скоростью до 150 Мбит/с).
Безопасное беспроводное соединение
В маршрутизаторе реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологии WPS и WMM.
Расширенные возможности беспроводной сети
Возможность настройки гостевой Wi-Fi-сети позволит создать отдельную беспроводную сеть с индивидуальными настройками безопасности. Устройства гостевой сети смогут подключиться к Интернету, но будут изолированы от устройств и ресурсов локальной сети маршрутизатора.
Безопасность
Маршрутизатор DWM-312W оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.
Поддержка протокола SSH повышает безопасность при удаленной настройке маршрутизатора и управлении им за счет шифрования всего передаваемого трафика, включая пароли.
Кроме того, маршрутизатор поддерживает протокол IPsec и позволяет организовывать безопасные VPN-туннели. Поддержка протокола IKEv2 позволяет обеспечить упрощенную схему обмена сообщениями и использовать механизм асимметричной аутентификации при настройке IPsec-туннеля.
Маршрутизатор также поддерживает работу с сервисом контентной фильтрации SkyDNS, который предлагает больше настроек и возможностей для организации безопасной работы в Интернете как для домашних пользователей всех возрастных категорий, так и для профессиональной деятельности сотрудников офисов и предприятий.
Также в устройстве реализована функция расписания для применения правил и настроек межсетевого экрана, перезагрузки маршрутизатора в указанное время или через заданные интервалы времени, а также включения/выключения беспроводной сети и Wi-Fi-фильтра.
Простая настройка и обновление
Для настройки маршрутизатора DWM-312W используется простой и удобный встроенный web-интерфейс (доступен на нескольких языках).
Также DWM-312W поддерживает настройку и управление с помощью мобильного приложения для устройств под управлением ОС Android.
Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.
Использование внешней Wi-Fi-антенны
Для подключения внешней Wi-Fi-антенны (кроме ANT70-1400N) необходим кабель-переходник ANT24-CB01N. Для увеличения расстояния между беспроводным устройством и внешней Wi-Fi-антенной рекомендуется дополнительно использовать кабельные удлинители ANT24-CB03N / ANT24-CB06N / ANT24-CB09N.
При установке Wi-Fi-антенны вне помещения рекомендуется использовать модуль грозозащиты ANT-SP.
1Скорость передачи данных является теоретической. Скорость передачи данных зависит от пропускной способности сети и интенсивности сигнала.
Характеристики
|
Аппаратное обеспечение
|
|
|
Процессор
|
• MT7620A (580 МГц)
|
|
Оперативная память
|
• 128 MБ, SDRAM DDR2
|
|
Flash-память
|
• 32 МБ, SPI |
|
Встроенный модем
|
• Quectel EC25-E |
|
Интерфейсы
|
• Порт WAN/LAN 10/100BASE-TX
• Порт LAN 10/100BASE-TX
• 2 cлота для SIM-карты (mini-SIM)
• Клеммный блок с контактами DI-1, DI-2, DO, Rx, Tx, GND
|
|
Индикаторы
|
• PWR
• INTERNET
• SIGNAL
• SIM A / SIM B
|
|
Кнопки
|
• Кнопка RESET для возврата к заводским настройкам
|
|
Антенна
|
• Две съемные LTE/3G-антенны с коэффициентом усиления 3 дБи
• Одна съемная Wi-Fi-антенна с коэффициентом усиления 5 дБи
• Два разъема SMA Female для подключения LTE/3G-антенн
• Один разъем SMA Male для подключения Wi-Fi-антенны
|
|
Разъем питания
|
• Разъем для подключения питания (постоянный ток)
|
|
Программное обеспечение
|
|
|
Типы подключения WAN
|
• Мобильный интернет
• PPPoE
• IPv6 PPPoE
• PPPoE Dual Stack
• Статический IPv4 / Динамический IPv4
• Статический IPv6 / Динамический IPv6
• PPPoE + Статический IP (PPPoE Dual Access)
• PPPoE + Динамический IP (PPPoE Dual Access)
• PPTP/L2TP + Статический IP
• PPTP/L2TP + Динамический IP
• IPIP6 в режиме DSLite
• 6in4
• 6to4
• 6rd
|
|
Сетевые функции
|
• DHCP-сервер/relay
• Расширенная настройка встроенного DHCP-сервера
• Назначение IPv6-адресов в режиме Stateful/Stateless, делегирование префикса IPv6
• DNS relay
• Dynamic DNS
• Статическая IPv4/IPv6-маршрутизация
• Поддержка UPnP
• Поддержка функции ping со стороны внешней сети (WAN ping respond)
• Поддержка механизма SIP ALG
• Поддержка RTSP
• Настройка скорости, режима дуплекса и функции управления потоком (flow control) в режиме автоматического согласования/Ручная настройка скорости и режима дуплекса для каждого Ethernet-порта
• Зеркалирование портов (Port mirroring)
• Равномерное распределение нагрузки при использовании нескольких WAN-соединений (балансировка трафика)
• Резервирование WAN
• Преобразование LAN/WAN
• Поддержка нескольких WAN-портов
• Поддержка VLAN
• IGMP Proxy
• RIP
• Встроенное приложение UDPXY
• Преобразование сетевых адресов (NAT)
• Контроль состояния соединений (SPI)
• IP-фильтр
• IPv6-фильтр
• MAC-фильтр
• URL-фильтр
• DMZ-зона
• Виртуальные серверы
• Встроенный сервис контентной фильтрации SkyDNS
• Поддержка Wake-on-LAN
|
|
VPN
|
• IPsec/PPTP/L2TP/PPPoE pass-through
• PPTP/L2TP-серверы
• PPTP/L2TP-туннели
• Клиент L2TP/IPsec (L2TP over IPsec)
• GRE/EoGRE/EoIP/L2TPv3-туннели
• IPsec-туннели
- Транспортный/туннельный режим
- Поддержка протокола IKEv1/IKEv2
- Шифрование DES
- Функция NAT Traversal
- Поддержка протокола DPD (функция Keep-alive для VPN-туннелей)
|
|
Управление и мониторинг
|
• Локальный и удаленный доступ к настройкам по SSH/TELNET/WEB (HTTP/HTTPS)
• Web-интерфейс настройки и управления на нескольких языках
• Поддержка приложения D-Link Assistant для устройств под управлением ОС Android
• Уведомление о проблемах с подключением и автоматическое перенаправление к настройкам
• Обновление ПО маршрутизатора через web-интерфейс
• Автоматическое уведомление о наличии новой версии ПО
• Сохранение и загрузка конфигурации
• Возможность передачи журнала событий на удаленный сервер
• Автоматическая синхронизация системного времени с NTP-сервером и ручная настройка даты и времени
• Утилита ping
• Утилита traceroute
• Клиент TR-069
• Расписания для правил и настроек межсетевого экрана, автоматической перезагрузки, включения/выключения беспроводной сети и Wi-Fi-фильтра
• Автоматическая загрузка файла конфигурации с сервера провайдера (Auto Provision)
• Настройка действия для аппаратных кнопок
|
|
Параметры LTE-модуля
|
|
|
Скорость LTE-соединения1
|
• Скорость приема данных: до 150 Мбит/с
• Скорость передачи данных: до 50 Мбит/с
|
|
Поддерживаемые частоты2
|
• LTE Cat. 4: 1/3/5/7/8/20/38/40/41
• UMTS/HSPA: 1/5/8, 850/900/2100 МГц
• GSM/GPRS/EDGE: 900/1800 МГц
|
|
Функции
|
• Автоматическое подключение к доступному типу поддерживаемой сети (4G/3G/2G)
• Автоматическая настройка соединения при подключении SIM-карты
• Включение/выключение проверки PIN-кода, смена PIN-кода
• Отправка, получение, чтение и удаление SMS-сообщений
• Поддержка USSD-запросов
|
|
Параметры беспроводного модуля
|
|
|
Стандарты
|
• IEEE 802.11b/g/n
|
|
Диапазон частот
Диапазон частот будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
|
• 2400 ~ 2483,5 МГц
|
|
Безопасность беспроводного соединения
|
• WEP
• WPA/WPA2 (Personal/Enterprise)
• МАС-фильтр
• WPS (PBC/PIN)
|
|
Дополнительные функции
|
• Функция «клиент»
• WMM (Wi-Fi QoS)
• Информация о подключенных Wi-Fi-клиентах
• Расширенные настройки
• Гостевая Wi-Fi-сеть / поддержка MBSSID
• Периодическое сканирование каналов, автоматический переход на более свободный канал
• Автоматическое согласование ширины канала с условиями окружающей среды (20/40 Coexistence)
|
|
Скорость беспроводного соединения
|
• IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11n: 6,5–150 Мбит/с (MCS0–MCS7)
|
|
Физические параметры
|
|
|
Размеры (Д x Ш x В)
|
• 134 x 76 x 32 мм
|
|
Вес
|
• 500 г
|
|
Условия эксплуатации
|
|
|
Питание
|
• От 9 В / 2 А до 36 В / 0,7 А постоянного тока
|
|
Температура
|
• Рабочая: от -20 до 60 °C
• Хранения: от -30 до 80 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 90% (без конденсата)
• При хранении: от 5% до 95% (без конденсата)
|
|
Комплект поставки
|
|
|
• Маршрутизатор DWM-312W
• 2 антенны LTE/3G
• 1 антенна Wi-Fi
• Адаптер питания постоянного тока 12В/1А
• Документ «Краткое руководство по установке» (буклет)
• Комплект для монтажа (по запросу)
|
|
1Скорость передачи данных является теоретической. Скорость передачи данных зависит от пропускной способности сети и интенсивности сигнала.
2Поддерживаемая полоса частот зависит от региональной версии устройства.
Сертификаты
Заказ
|
DWM-312W/A1A
|
Беспроводной LTE M2M маршрутизатор N150, 100Base-TX WAN/LAN, 100Base-TX LAN, 2xSIM
|
| Дополнительное оборудование и аксессуары | |
| ANT24-0800 | Внешняя всенаправленная антенна 2,4ГГц, 8dBi, N Plug |
| ANT24-0801 | Внешняя направленная антенна 2,4ГГц, 8dBi, N Plug |
| ANT24-0802C | Всенаправленная антенна 2,4ГГц, 8dBi, RP-SMA |
| ANT24-1201 | Внешняя направленная антенна, 2,4ГГц, 12dBi, N Plug |
| ANT24-2100 | Внешняя направленная антенна 2,4ГГц, 21dBi, N Plug |
| ANT70-0800 | Внешняя всенаправленная антенна 2,4/5ГГц, 8/10dBi, N Plug |
| ANT70-1400N | Внешняя направленная пассивная антенна тройной поляризации 2,4/5ГГц, 11/12dBi, 3xN Jack |
| ANT70-1800 | Внешняя направленная антенна 2,4/5ГГц, 14/18dBi, N Plug |
| ANT24-CB01N | Кабель-переходник длиной 0,5м с разъемами N Jack / RP-SMA Plug для антенны |
| ANT24-CB03N* | Кабельный удлинитель длиной 3м с разъемами N Plug / N Jack для антенны |
| ANT24-CB06N* | Кабельный удлинитель длиной 6м с разъемами N Plug / N Jack для антенны |
| ANT24-CB09N* | Кабельный удлинитель длиной 9м с разъемами N Plug / N Jack для антенны |
| ANT-SP* | Модуль грозозащиты для антенн ANT24/ANT50/ANT70, N Plug/ N Jack |
*Только с внешними антеннами.

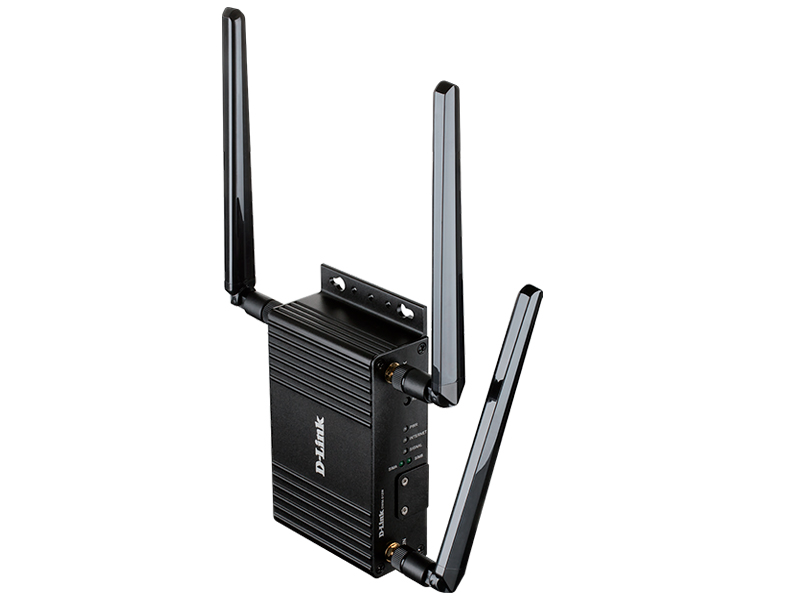

Изображения
