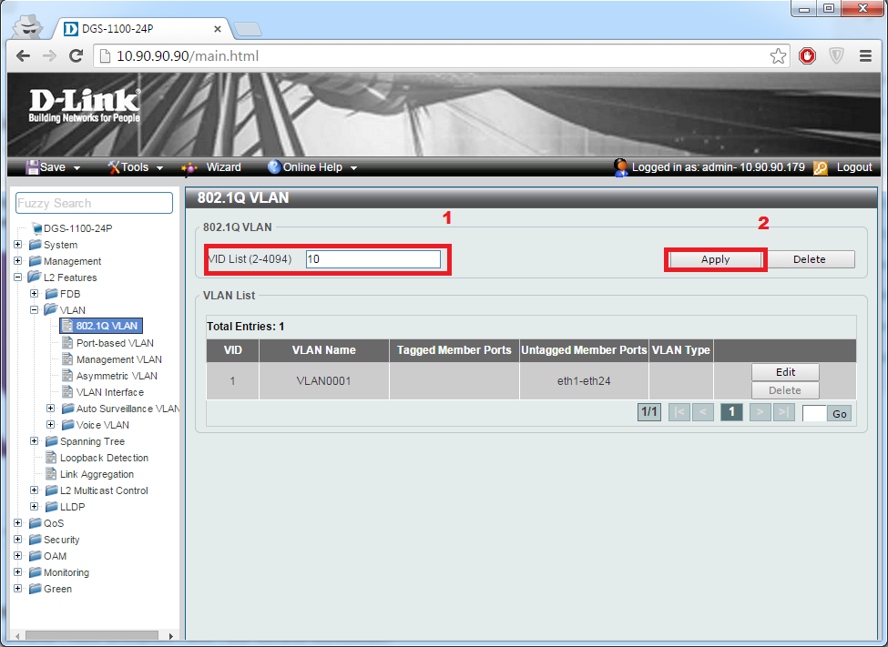

1. Во вкладке L2 Features > VLAN > 802.1Q VLAN введите VLAN ID в поле VID List и нажмите Apply

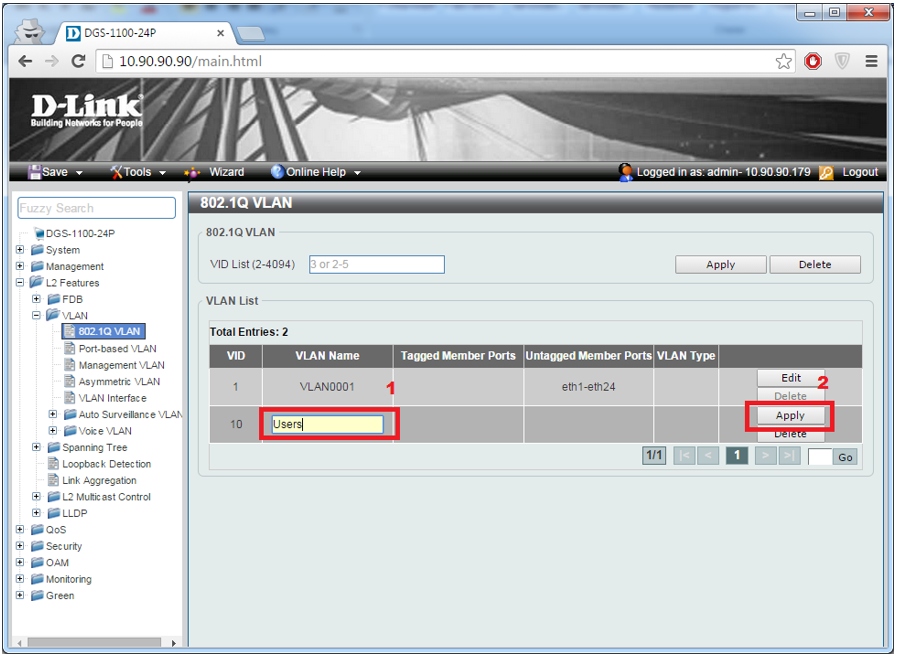

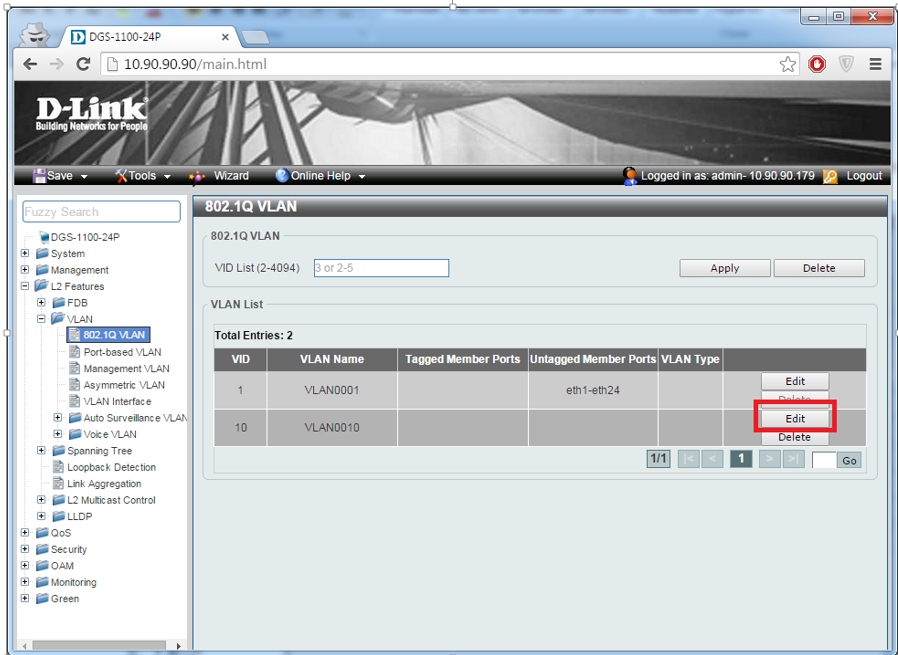

2. Чтобы переименовать VLAN, нажмите Edit, введите новое имя VLAN, затем нажмите Apply

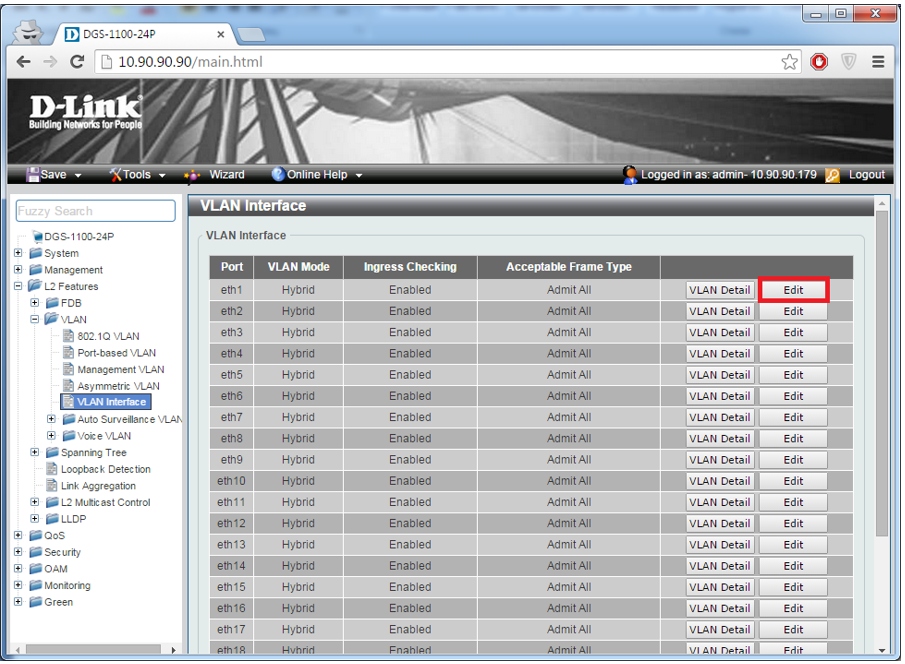

3. Чтобы назначить VLAN на порты коммутатора, перейдите во вкладку L2 Features > VLAN > VLAN Interface и напротив нужного порта нажмите Edit

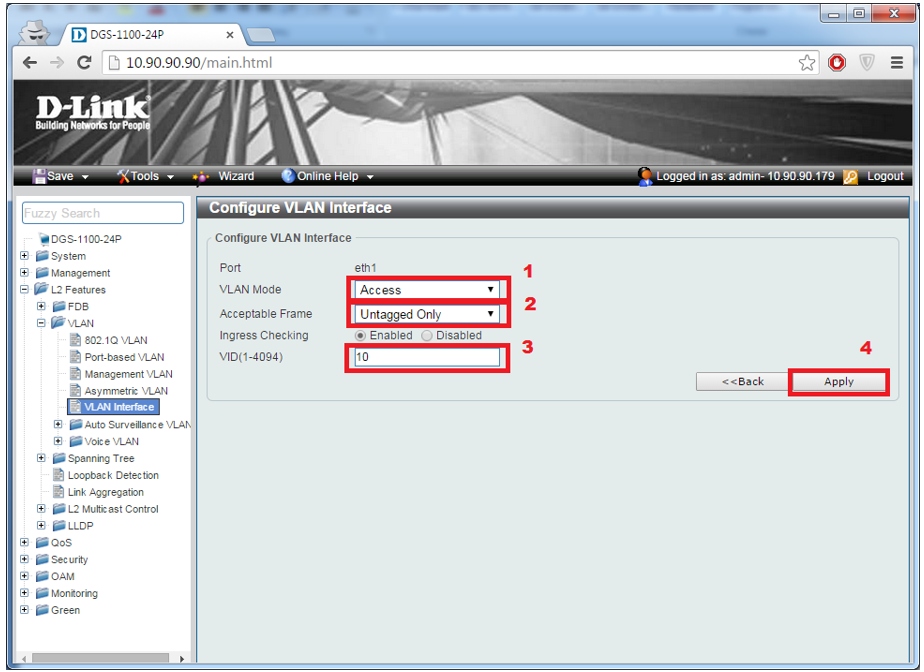

4. Чтобы настроить порт как Untagged, переведите его в режим VLAN Mode - Access, Acceptable Frame – Untagged Only, укажите VID и нажмите Apply

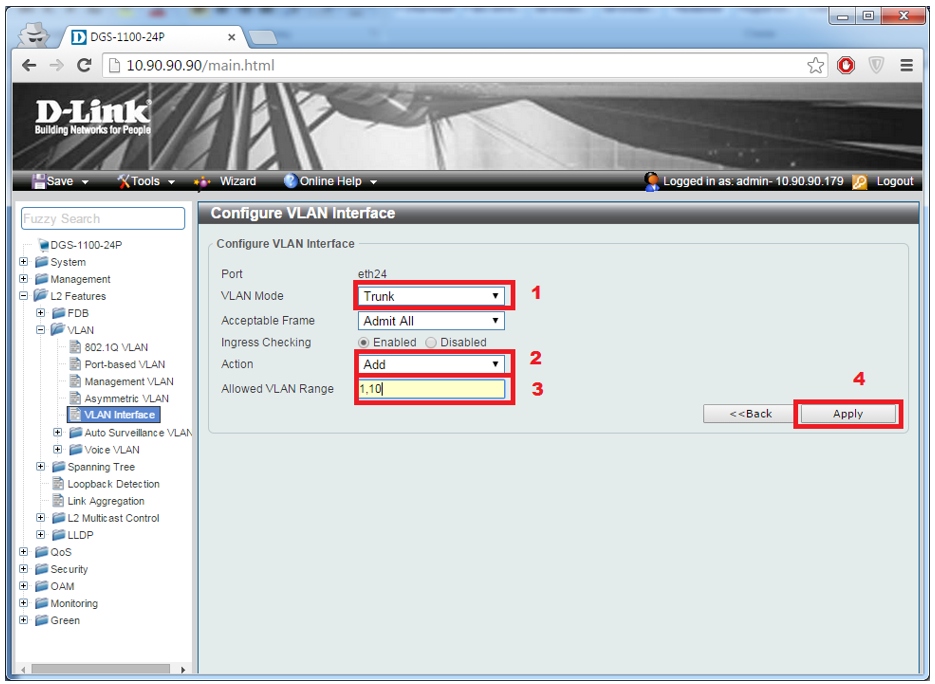

5. Чтобы настроить VLAN в режиме tagged на порту, переведите его в режим VLAN Mode – Trunk, Acceptable Frame – Admit All, выберите действие Add, укажите в поле Allowed VLAN Range диапазон VID, которые будут передаваться на порту как tagged,  нажмите Apply





6. Чтобы удалить список VID с тегированного порта, выберите действие Remove и укажите список VID, которые следует удалить с тегированного порта.
