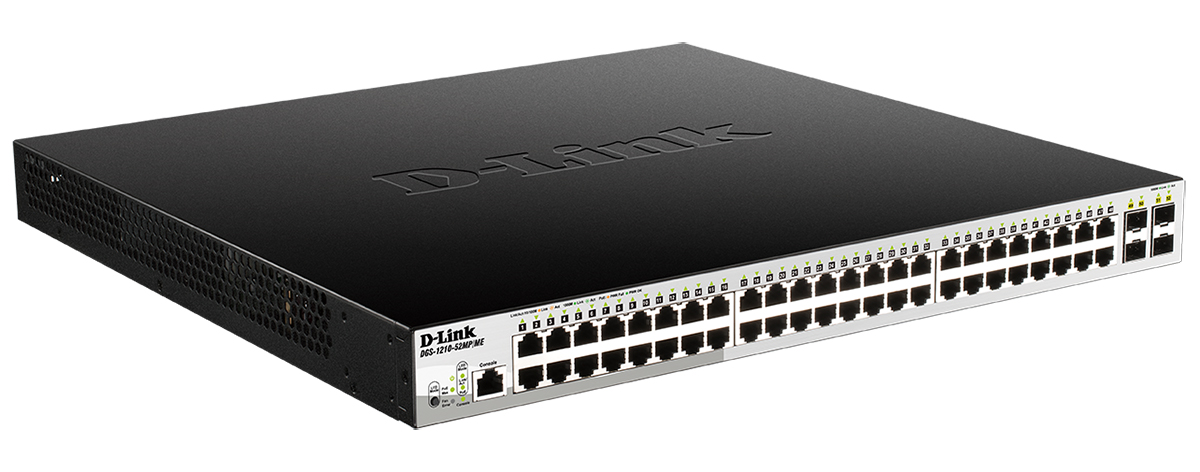

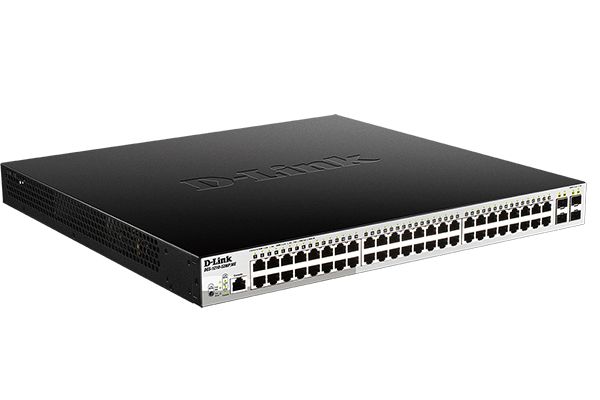

DGS-1210-52MP/MEПоставляется в проекты

Управляемый L2 коммутатор с 48 портами 10/100/1000Base-T и 4 портами 1000Base-X SFP (порты 1-8 PoE 802.3af/at, порты 9-48 PoE 802.3af, PoE‑бюджет 370 Вт)
Рекомендуем

Описание

Коммутатор DGS-1210-52MP/ME является идеальным решением для применения в сетях Metro Ethernet. Данный коммутатор оснащен 48 портами 10/100/1000Base-T с поддержкой PoE для подключения по витой паре, а также 4 SFP-портами, применяемыми для организации подключения к высокоскоростной магистрали. Защита от статического электричества 6 кВ обеспечивает устойчивость медных портов к наведенному напряжению, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз.

Power over Ethernet
48 портов данного коммутатора поддерживают технологию Power over Ethernet. Порты PoE подают питание мощностью до 15,4 Вт/30 Вт при общем бюджете коммутатора 370 Вт, что позволяет пользователям подключать к DGS-1210-52MP/ME устройства, совместимые со стандартами 802.3af и 802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.

Отказоустойчивость/высокая производительность
Коммутатор DGS-1210-52MP/ME поддерживает протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправностей в сети. DGS-1210-52MP/ME также поддерживает агрегирование каналов 802.3ad, которое обеспечивает объединение в группы нескольких портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. Данный коммутатор поддерживает стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов их обработки Strict и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе ToS, DSCP, MAC-адреса, IPv4/IPv6-адреса, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.

Безопасность и аутентификация
DGS-1210-52MP/ME поддерживает управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для управления доступом к сети. Функция IP-MAC-Port Binding позволяет контролировать доступ компьютеров к сети на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.

Функции управления
Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт коммутатора поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.

Управление трафиком и полосой пропускания
Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с минимальным шагом 64 Кбит/с для входящего трафика. DGS-1210-52MP/ME также поддерживает функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.

Многоадресная рассылка
DGS-1210-52MP/ME поддерживает полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря  поддержке данного функционала коммутатор DGS-1210-52MP/ME предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. Функция IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик передается в отдельной VLAN с целью эффективного расходования полосы пропускания. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

Характеристики

Аппаратное обеспечение
Аппаратная версия
• B1, B21
Процессор
• 400 МГц
Оперативная память
• 256 МБ
Flash-память
• 32 МБ

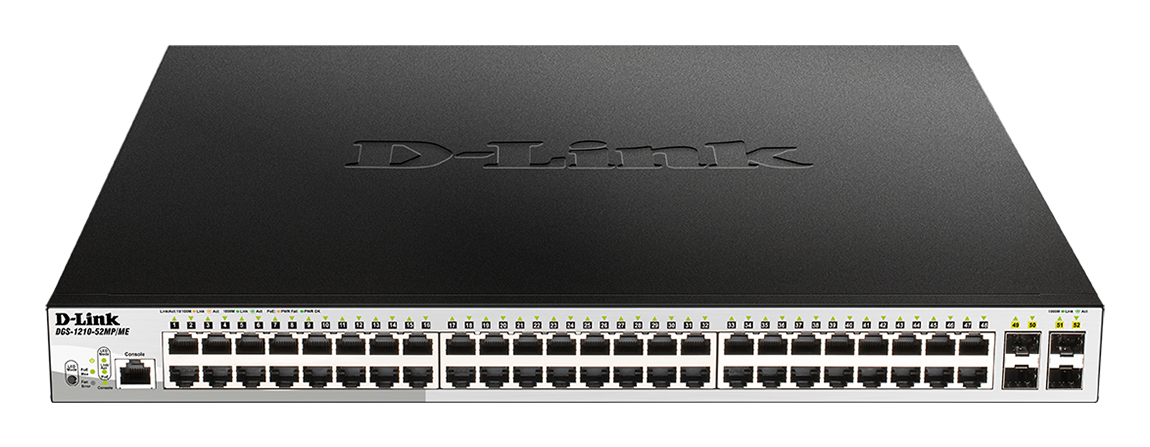

Интерфейсы
• 48 портов 10/100/1000Base-T с поддержкой PoE
• 4 порта 1000Base-X SFP
• Консольный порт с разъемом RJ-45
Индикаторы
• Power
• Console
• Link/Activity/Speed (на порт)
• Fan Error
• Power Fail/Power Ok (на порт PoE)
• PoE Max
Кнопки
• Кнопка LED Mode

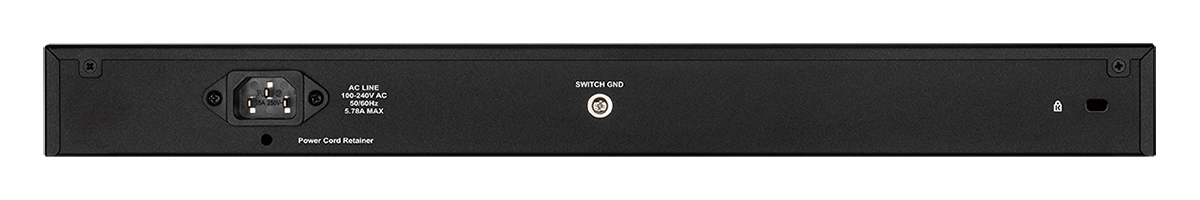

Разъем питания
• Разъем для подключения питания (переменный ток)
Функционал
Стандарты и функции
• IEEE 802.3 10Base-T (медная витая пара)
• IEEE 802.3u 100Base-TX (медная витая пара)
• IEEE 802.3ab 1000Base-T (медная витая пара)
• IEEE 802.3z 1000Base-X (оптоволоконный кабель)
• IEEE 802.3az Energy-Efficient Ethernet
• Автоматическое согласование скорости и режима дуплекса
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX на всех медных портах
Дуплексный режим
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с
Производительность
Коммутационная матрица
• 104 Гбит/с
Метод коммутации
• Store-and-forward
Размер таблицы MAC-адресов
• 16K записей
Статические MAC-адресов
• 256 записей
Макс. скорость перенаправления 64-байтных пакетов
• 77,4 Mpps
Буфер пакетов
• 3 МБ
Jumbo-фрейм
• 9 216 байт
Программное обеспечение
Функции уровня 2
• Spanning Tree Protocol
   - 802.1D STP
   - 802.1w RSTP
   - 802.1s MSTP
   - Фильтрация BPDU
   - Root Restriction
• Поддержка Ethernet Ring Protection Switching (ERPS, ITU G.8032)
• Loopback Detection
• Зеркалирование портов
   - Поддержка 1 группы зеркалирования
   - Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика
• L2 Protocol Tunneling (L2PT)
• RSPAN
• Link aggregation
   - 802.3ad
   - Макс. 8 групп на устройство/8 портов на группу
Многоадресная рассылка уровня 2
• IGMP Snooping
   - IGMP v1/v2, v3 awareness
   - Фильтрация/аутентификация IGMP
   - Поддержка 1024 групп
   - IGMP Snooping Fast Leave на основе VLAN/узла
   - Report Suppression
         - IGMP Querier
• MLD Snooping
   - MLD v1, v2 awareness
   - Поддержка 1024 групп
• IGMP Proxy
VLAN
• 802.1Q Tagged VLAN
• Группы VLAN
   - Макс. 4094 VLAN
• VLAN на основе портов
• GVRP
• Asymmetric VLAN
• Voice VLAN
• Макс. 256 динамических VLAN
• 802.1v Protocol VLAN
• VLAN Trunking
• VLAN на основе MAC-адресов
• Q-in-Q на основе портов
• Q-in-Q Selective
• ISM VLAN
• Private VLAN
Функции уровня 3
• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP
• Интерфейс IP
- Поддержка 4 интерфейсов
• Маршрут по умолчанию
• Статическая маршрутизация
   - Поддержка 64 статических маршрутов IPv4
   - Поддержка 32 статических маршрутов IPv6
Качество обслуживания (QoS)

• CoS на основе:
   - Порта коммутатора
   - Очередей приоритетов 802.1p
   - VLAN ID
   - MAC-адреса
   - IPv4/IPv6-адреса
   - DSCP
   - ToS
   - Типа протокола
   - TCP/UDP-порта
   - Класса IPv6-трафика
• Управление полосой пропускания
   - На основе порта (входящее, с минимальным шагом до 64 Кбит/с)
   - На основе потока (входящее, с минимальным шагом до 64 Кбит/с)
   - Для выходной очереди (с минимальным шагом до 64 Кбит/с)
• Обработка очередей
   - Strict Priority
   - Weighted Round Robin (WRR)
• 8 очередей на порт
Списки управления доступом (ACL)
• ACL на основе
   - Порта коммутатора
   - Приоритета 802.1p
   - VLAN ID
   - MAC-адреса
   - Ether Type
   - ToS
   - IPv4/v6-адреса
   - DSCP
   - Типа протокола
   - Номера порта TCP/UDP для IPv4/IPv6
   - ICMP
   - Класса трафика IPv6
• До 768 правил доступа для входящего трафика
• Действие ACL (разрешить/запретить/зеркалирование)
• ACL на основе времени
• Статистика ACL
• Фильтрация интерфейса CPU
AAA
• 802.1X
   - Управление доступом на основе узлов
   - Управление доступом на основе портов
• Guest VLAN
• MAC-аутентификация на основе узлов
• RADIUS/TACACS+ accounting
• 4 уровня учетной записи пользователя
• Управление доступом на основе MAC-адресов
   - Макс. 512 записей при использовании локальной базы данных
• Аутентификация для доступа к управлению: RADIUS, TACACS+, локальная база данных
Безопасность
• SSH v1/v2
• SSL v1/2/3
• Port Security (до 64 MAC-адресов на порт)
• IP-MAC-Port Binding (IMPB)
   - ND Snooping
   - Проверка ARP-пакетов
   - Проверка IP-пакетов
   - DHCP Snooping IPv4/IPv6
• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening
• Фильтрация DHCP-клиентов
• Защита от атак BPDU
• Предотвращение атак DoS
• Сегментация трафика
• Обнаружение проблем, связанных с совпадением сетевых адресов
OAM
• 802.3ah Ethernet Link OAM
   - Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)
   - 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)
• Диагностика кабеля
• Dying Gasp
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)
• 802.1ag CFM
Управление
• Web-интерфейс (поддержка IPv4/IPv6)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4/IPv6)
• TFTP-клиент (поддержка IPv4/IPv6)
• FTP-клиент (поддержка IPv4/IPv6)
• Регистрация команд
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1
• RMON v2
• LLDP
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• Конфигурационный файл в текстовом формате
• Trusted Host
• DHCP relay (IPv4/IPv6)
   - DHCP relay agent/local relay
   - DHCP relay option 12, 37, 38, 82
• PPPoE Circuit-ID insertion
• Trap/alarm/log severity control
• Мониторинг CPU
• SNTP
• LLDP-MED
• Команды отладки
• Восстановление пароля
• Шифрование пароля
• Обходной пароль
• sFlow
• Поддержка Real Time Clock (RTC)
• Поддержка нескольких версий ПО
• До 14 одновременных сессий telnet/ssh/console
MIB
• RFC1212 Concise MIB Definitions
• RFC1213 MIB II
• RFC1215 MIB Traps Convention
• RFC1065, 1151, 2578 MIB Structure
• RFC1493 Bridge MIB
• RFC1157, 2573, 2575, 2576 SNMP MIB
• RFC3418 SNMPv2 MIB
• RFC2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1643, 1650, 2665 Ether-like MIB
• RFC2674 802.1p MIB
• RFC2233 Interface Group MIB
• RFC2618 RADIUS Authentication Client MIB
• RFC2620 RADIUS Accounting Client MIB
• RFC3289 D-Link ZoneDefense MIB
• RFC4022 MIB for TCP
• RFC4113 MIB for UDP
• PoE MIB
• DDP MIB
• LLDP-MED MIB
IETF
• RFC768 UDP
• RFC791 IP
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• RFC793 TCP
• RFC826 ARP
• RFC1321, 2284, 2865, 2716, 3580 Extensible Authentication Protocol (EAP)
IPv6
• RFC1981 Path MTU Discovery
• RFC2460 IPv6
• RFC2461, 4861 Neighbor Discovery
• RFC2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC2893, 4213 Dual Stack IPv4/IPv6
PoE
Стандарт PoE
• IEEE 802.3af
• IEEE 802.3at
Порты с поддержкой PoE
• Порты 1-48
Бюджет мощности PoE
• 370 Вт (макс. 30 Вт на порт PoE 1-8, макс. 15,4 Вт на порт PoE 9-48)
Физические параметры
Размеры (Д x Ш x В)
• 440 x 430 x 44 мм
Вес
• 6,04 кг
Условия эксплуатации
Питание
• 100-240 В переменного тока, 50/60 Гц
Макс. потребляемая мощность
• 479,5 Вт (функция PoE включена)
• 54,4 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания
• 100 В: 33 Вт
• 240 В: 31,6 Вт
Тепловыделение
• 1 636,16 БТЕ/час
MTBF (часы)
• 272 910
Уровень шума
• При высокой скорости вентилятора: 50,1 дБ
• При низкой скорости вентилятора: 40,4 дБ
Защита от статического электричества
• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)
Система вентиляции
• 3 вентилятора Smart
Температура
• Рабочая: от -30 до 50 °C
• Хранения: от -40 до 70 °C
Влажность
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
Комплект поставки
• Коммутатор DGS-1210-52MP/ME
• Кабель питания
• Фиксатор для кабеля питания
• Консольный кабель с разъемом RJ-45
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• 4 резиновые ножки
• Комплект для монтажа
• Краткое руководство по установке
• Компакт-диск
Совместимое оборудование
SFP-трансиверы
• DEM-310GT
• DEM-311GT
• DEM-312GT2
• DEM-314GT
• DEM-315GT
• DGS-712
• DEM-302S-LX
WDM SFP-трансиверы
• DEM-330T
• DEM-330R
• DEM-331T
• DEM-331R
• DEM-331T/20KM
• DEM-331R/20KM
• DEM-302S-BXD
• DEM-302S-BXU
Прочее
EMI
• FCC Class A
• CE Class A
• VCCI
• BSMI
• CCC
Безопасность
• CE
• LVD
• UL
• CB
1DGS-1210-52MP/ME/B2 отличается от DGS-1210-52MP/ME/B1 дизайном вентиляционных отверстий

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-TW.РА05.В.27524/22, срок действия до 31.07.2027
Декларация о соответствии в области связи на DGS-1210-52MP/ME
Декларация о соответствии ЕАЭС N RU Д-TW.БЛ08.В.02600/20, срок действия до 25.02.2025

Заказ

DGS-1210-52MP/ME/B2A
Управляемый L2 PoE-коммутатор, 48x1000Base-T, 4x1000Base-X SFP
(от DGS-1210-52MP/ME/B1 отличается дизайном корпуса)
Дополнительные SFP-трансиверы
DGS-712
SFP-трансивер, 1000Base-T (RJ45), до 100м
DEM-310GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
DEM-311GT
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
DEM-312GT2
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
DEM-314GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
DEM-315GT
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1
Дополнительные WDM SFP-трансиверы
DEM-330T/3KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
DEM-330R/3KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
DEM-330T/10KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
DEM-330R/10KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
DEM-331T/20KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-331R/20KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
DEM-331T/40KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1
DEM-331R/40KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1
Дополнительное программное обеспечение
DV-800S-LIC
Лицензия D-View 8 Standard
DV-800E-LIC
Лицензия D-View 8 Enterprise
DV-800-SE-LIC
Обновление лицензии D-View 8 Standard до версии Enterprise
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.

Изображения

DGS-1210-52MP/ME/B1
Вид спереди
Вид справа
Вид сзади

Загрузки

Общее описание
Скачать
Программное обеспечение версии 7.03.B067 (для ревизии B)
Внесенные измененияСкачать
MIB-файл для ревизии B
Внесенные измененияСкачать
Краткое руководство по установке
Скачать
Руководство пользователя (CLI)_RU
Скачать
Руководство пользователя (CLI)_EN
Скачать

Смотрите также
