DWM-321DПоставляется в проекты

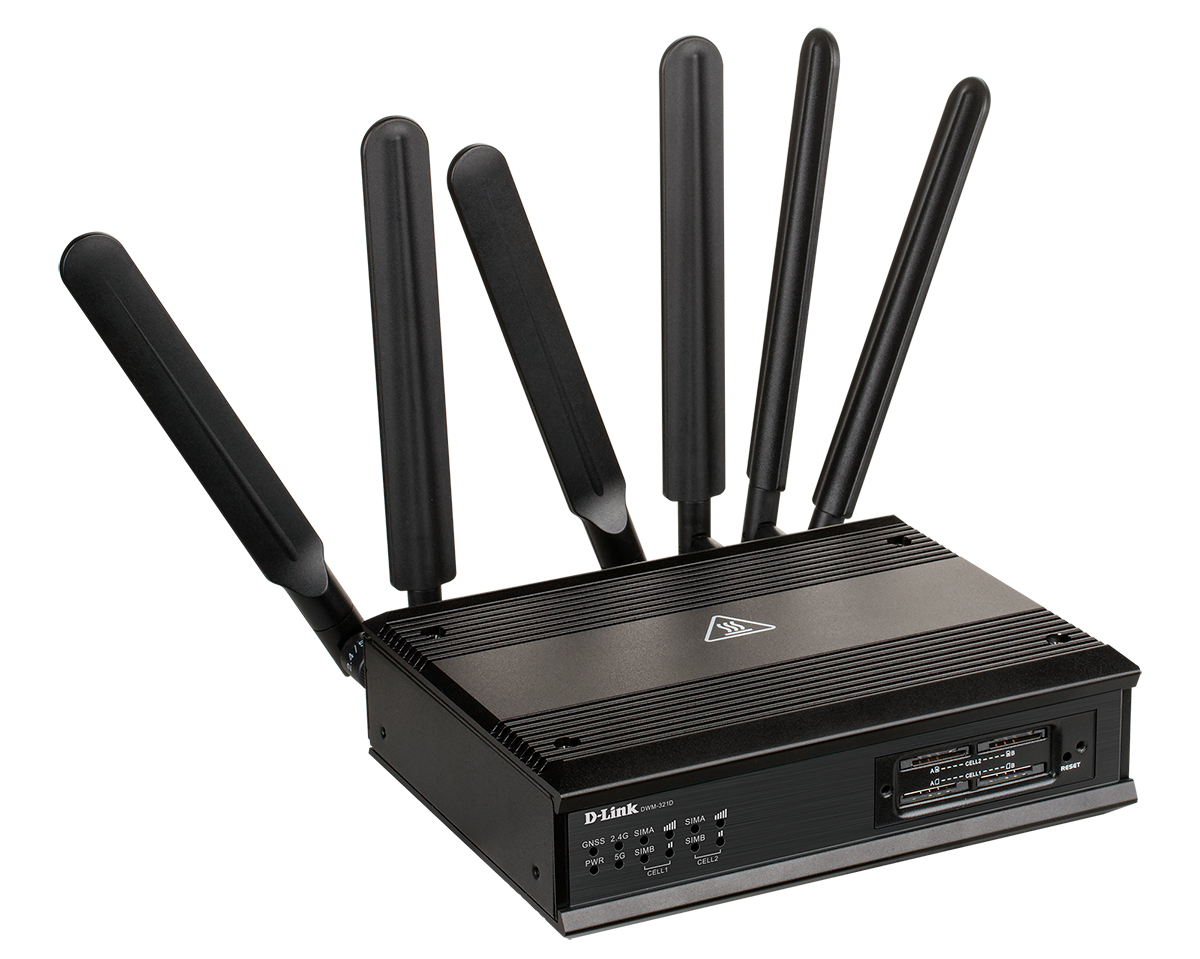

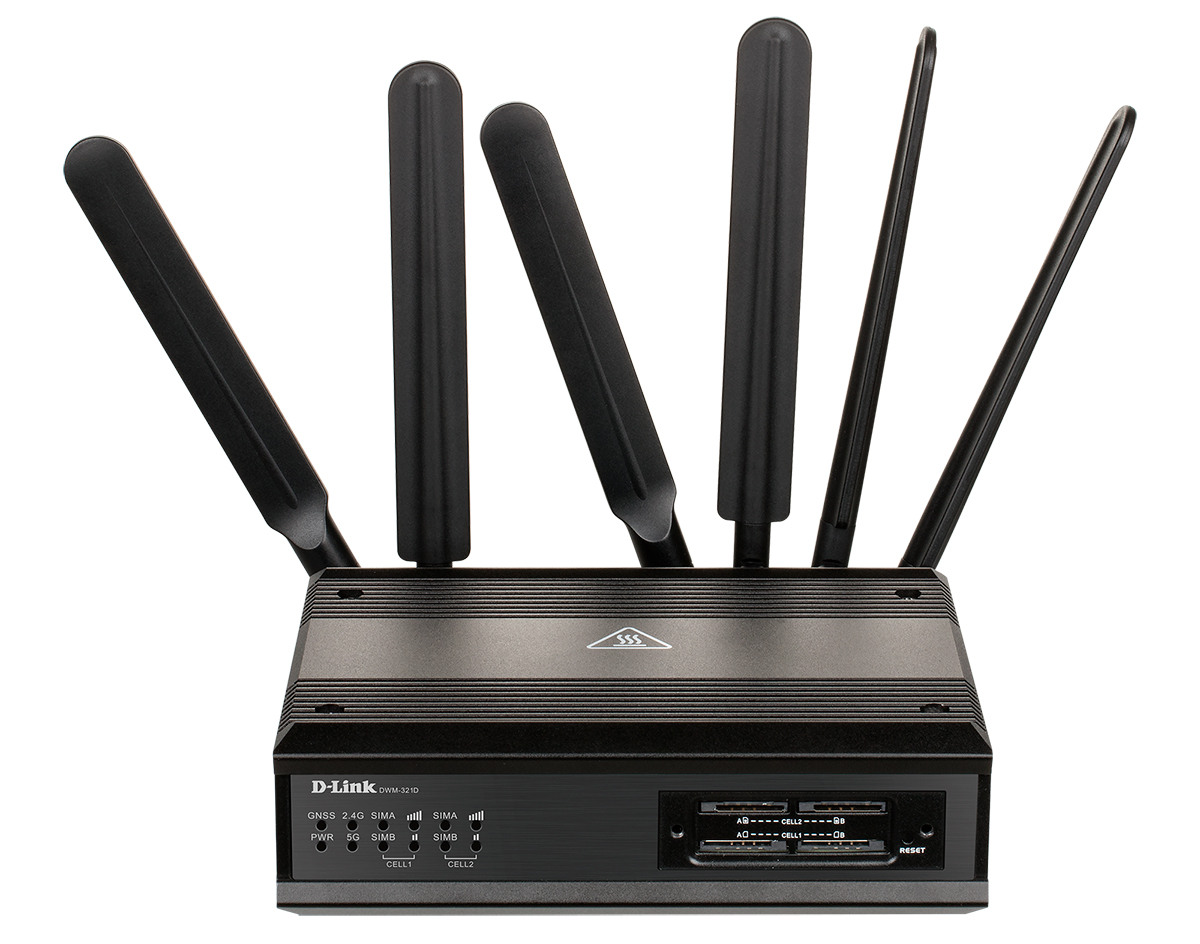

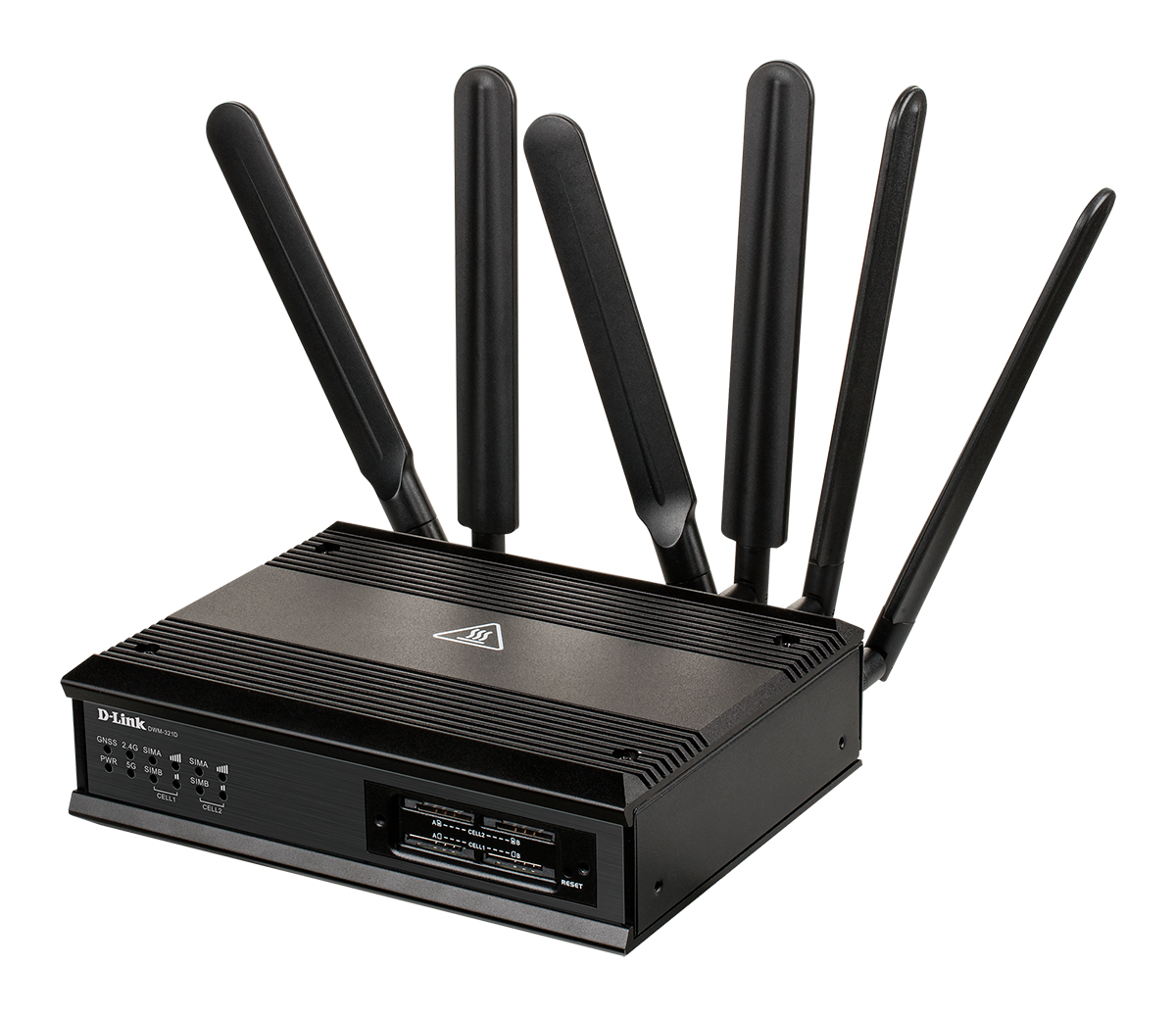

Беспроводной M2M-маршрутизатор 4G LTE с двумя независимыми модулями для четырех SIM-карт, поддержкой ГЛОНАСС/GPS и AC1200
Описание

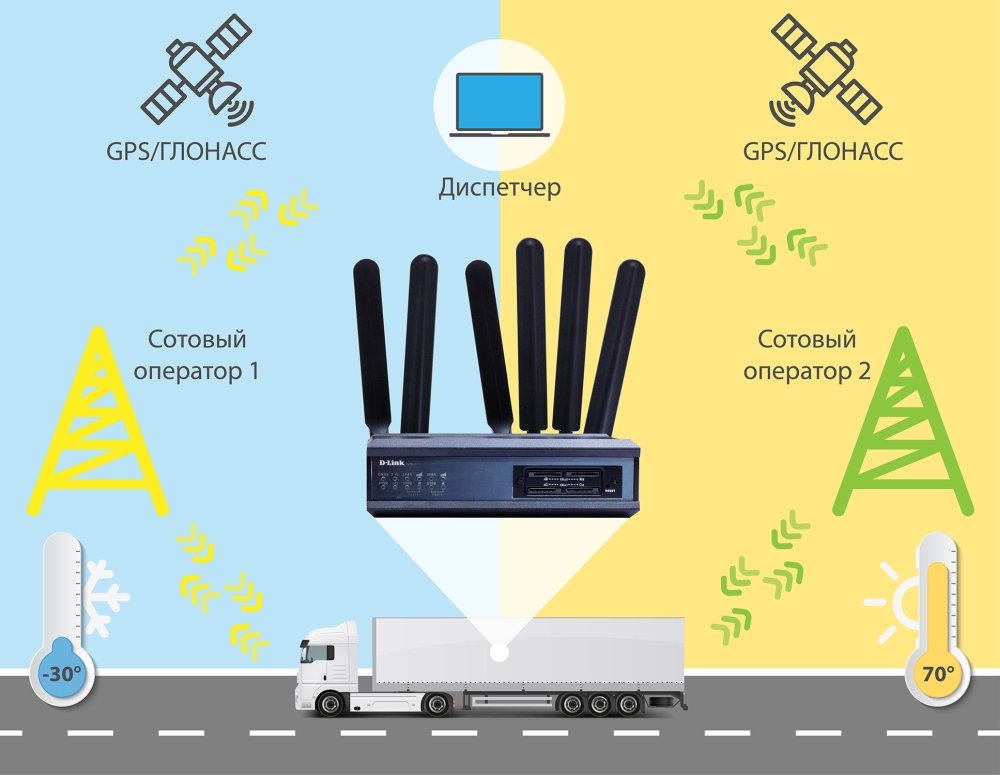

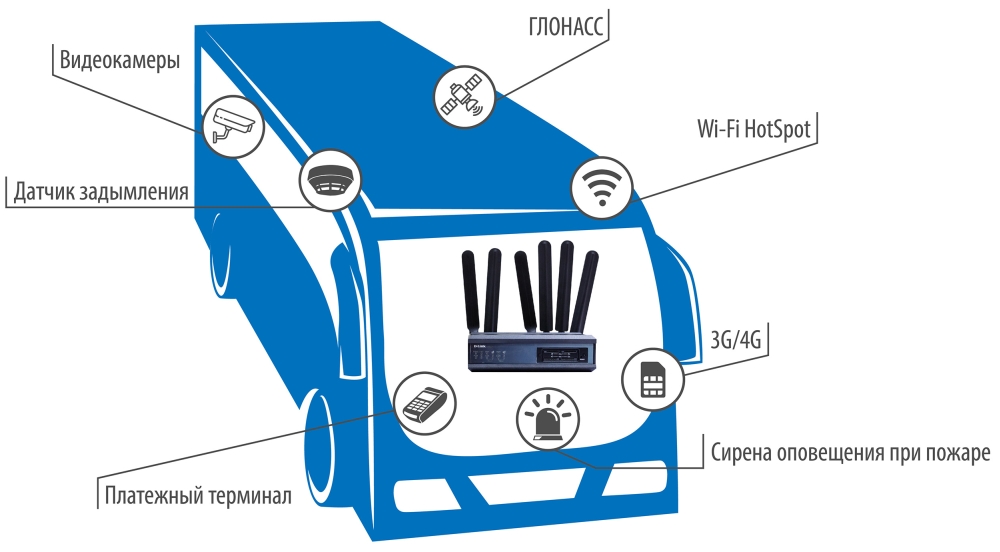

Беспроводной маршрутизатор D-Link DWM-321D оснащен двумя интерфейсами LTE Cat. 4 и обеспечивает мобильное 3G/4G-соединение со скоростью приема данных до 150 Мбит/с и скоростью передачи данных до 50 Мбит/с. Данное устройство предназначено для построения Hot Spot в передвижном транспорте, например в личных автомобилях, автобусах, троллейбусах, такси, и позволяет пассажирам получить доступ к сети Интернет с помощью беспроводных устройств. Кроме того, DWM-321D может применяться для организации вне офиса встреч, семинаров, конференций и других выездных бизнес-мероприятий. Наличие четырех слотов USIM/SIM позволяет использовать USIM/SIM-карты с самым выгодным для Вас тарифным планом и резервировать мобильное подключение на случай, если произойдет сбой в работе одного из операторов сотовой связи. Два модуля 4G LTE позволяют маршрутизатору использовать две активные USIM/SIM-карты, что обеспечивает автоматическое переключение на резервное мобильное соединение в случае сбоя в работе основного соединения.
Универсальное использование
Наличие WAN-порта и поддержка 3G/4G позволяют резервировать проводное подключение мобильным и наоборот, а также балансировать нагрузку. Широкий диапазон рабочих температур (от -30 до 70 °C) обеспечивает возможность эксплуатации DWM-321D в неблагоприятных условиях окружающей среды.
Антенна GNSS1
Подключение антенны GNSS1 к маршрутизатору DWM-321D позволяет отслеживать местоположение транспортного средства и детально проанализировать весь маршрут его движения.
Использование внешней Wi-Fi-антенны
Для подключения внешней Wi-Fi-антенны (кроме ANT70-1400N) необходим кабель-переходник ANT24-CB01N. Для увеличения расстояния между беспроводным устройством и внешней Wi-Fi-антенной рекомендуется дополнительно использовать кабельные удлинители ANT24-CB03N / ANT24-CB06N / ANT24-CB09N.
При установке Wi-Fi-антенны вне помещения рекомендуется использовать модуль грозозащиты ANT-SP.
1Антенна GNSS не входит в комплект поставки.
Характеристики
|
Аппаратное обеспечение
|
|
|
Процессор
|
• MT7621IAT (880 МГц)
|
|
Оперативная память
|
• 256 МБ, NAND
|
|
Flash-память
|
• 256 МБ, DDR3
|
|
Встроенный модем
|
• Quectel EC25-E
|
|
Интерфейсы
|
• Порт WAN/LAN 10/100/1000Base-T
• 2 порта LAN 10/100/1000Base-T
• 4 слота USIM/SIM
• Клеммный блок с контактами PWR, GND, DI-1, DI-2, DO, IGN, Tx, Rx
|
|
Индикаторы
|
• GNSS
• PWR
• 2.4G
• 5G
• SIM A, SIM B (CELL 1)
• SIM A, SIM B (CELL 2)
|
|
Кнопки
|
• Кнопка RESET для возврата к заводским настройкам
|
|
Антенна
|
• Четыре съемные LTE/3G-антенны с коэффициентом усиления 3 дБи
• Две съемные Wi-Fi-антенны с коэффициентом усиления 5 дБ
• Четыре разъема SMA Female для подключения LTE/3G-антенн
• Два разъема SMA Male для подключения Wi-Fi-антенн
• Разъем SMA Female для подключения антенны GNSS1
|
|
Программное обеспечение
|
|
|
Типы подключения WAN
|
• Мобильный интернет
• PPPoE
• IPv6 PPPoE
• PPPoE Dual Stack
• Статический IPv4 / Динамический IPv4
• Статический IPv6 / Динамический IPv6
• PPTP
• L2TP
|
|
Сетевые функции
|
• DHCP-сервер/relay
• Расширенная настройка встроенного DHCP-сервера
• Назначение IPv6-адресов в режиме Stateful/Stateless, делегирование префикса IPv6
• DNS relay
• Dynamic DNS
• Статическая IP-маршрутизация
• Поддержка функции ping со стороны внешней сети (WAN ping respond)
• Поддержка механизма SIP ALG
• Поддержка RTSP
• Поддержка IPv4/v6
• VPN/VLAN
• RIP1/RIP2, OSPF, BGP Routing
• Настройка Dual-SIM
• Резервирование WAN
|
|
Функции межсетевого экрана
|
• Преобразование сетевых адресов (NAT)
• Контроль состояния соединений (SPI)
• IPS
• IP-фильтр
• MAC-фильтр
• URL-фильтр
• Фильтр пакетов
• Фильтр приложений
• Фильтр содержимого
• DMZ-зона
• Виртуальные серверы
• Аутентификация: адаптивный портал
|
|
VPN
|
• IPsec/PPTP/L2TP pass-through
• OpenVPN
• PPTP/L2TP/GRE-туннели
• EoGRE-туннель
• IPsec-туннели
- Транспортный/туннельный режим
- Поддержка протокола IKEv1/IKEv2
- Шифрование DES
- Функция NAT Traversal
- Поддержка протокола DPD (функция Keep-alive для VPN-туннелей)
|
|
Управление и мониторинг
|
• Локальный и удаленный доступ к настройкам по SSH/TELNET/WEB (HTTP/HTTPS)
• Web-интерфейс настройки и управления на английском языке
• Обновление ПО маршрутизатора через web-интерфейс
• Сохранение и загрузка конфигурации
• Возможность передачи журнала событий на удаленный сервер
• Автоматическая синхронизация системного времени с NTP-сервером и ручная настройка даты и времени
• Утилита ping
• Утилита traceroute
• Расписания для правил MAC-фильтров и автоматической перезагрузки
• SNMP-агент (протокол SNMPv2/v3)
|
|
Режимы работы
|
• AP
• Router
• WDS
• WDS AP
|
|
Параметры LTE-модуля
|
|
|
Модуль 4G LTE
|
• Два модуля 4G LTE
|
|
Скорость LTE-соединения2
|
• Скорость приема данных: до 150 Мбит/с
• Скорость передачи данных: до 50 Мбит/с
|
|
Поддерживаемые частоты3
|
• LTE FDD: B1/B3/B5/B7/B8/B20
• LTE TDD: B38/B40/B41
• WCDMA: B1/B5/B8
• GSM: B3/B8
|
|
Функции
|
• Автоматическое подключение к доступному типу поддерживаемой сети (4G/3G/2G)
• Автоматическая настройка соединения при подключении SIM-карты
• Включение/выключение проверки PIN-кода, смена PIN-кода
• Отправка, получение, чтение и удаление SMS-сообщений
• Поддержка USSD-запросов
|
|
Параметры беспроводного модуля
|
|
|
Стандарты
|
• IEEE 802.11n/ac
• IEEE 802.11b/g/n
|
|
Диапазон частот
|
• 2400 ~ 2483,5 МГц
• 5150 ~ 5350 МГц
• 5650 ~ 5850 МГц
|
|
Безопасность беспроводного соединения
|
• WEP
• WPA/WPA2
• WPA/WPA2-PSK
• MAC-фильтр
• Аутентификация 802.1x
|
|
Дополнительные функции
|
• WMM (Wi-Fi QoS)
• Информация о подключенных Wi-Fi-клиентах
• Ограничение скорости беспроводной сети
|
|
Скорость беспроводного соединения
|
• IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11n (2,4 ГГц/5 ГГц): от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
• IEEE 802.11ac (5 ГГц): от 6,5 до 867 Мбит/с (от MCS0 до MSC9)
|
|
Физические параметры
|
|
|
Размеры (Д x Ш x В)
|
• 160 x 125 x 47 мм
|
|
Условия эксплуатации
|
|
|
Питание
|
• От 9 В / 2 А до 36 В / 0,7 A +/- 5% постоянного тока
|
|
Температура
|
• Рабочая: от -30 до 70 °C
• Хранения: от -40 до 85 °C
|
|
Влажность
|
• При эксплуатации: от 10% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
|
|
Комплект поставки
|
|
|
• Беспроводной маршрутизатор DWM-321D
• 4 антенны LTE/3G
• 2 антенны Wi-Fi
• Клеммный блок
• 2 крепежных кронштейна
• Комплект для монтажа
• Краткое руководство по установке
|
|
|
Совместимое оборудование
|
|
|
Дополнительное оборудование и аксессуары
|
• ANT24-0800
• ANT24-0801
• ANT24-0802C
• ANT24-1201
• ANT24-2100
• ANT70-0800
• ANT70-1400N
• ANT70-1800
• ANT24-CB01N
• ANT24-CB03N4
• ANT24-CB06N4
• ANT24-CB09N4
• ANT-SP4
|
|
Прочее
|
|
|
Сертификаты
|
• RoHS
|
1Антенна GNSS не входит в комплект поставки.
2Скорость передачи данных является теоретической. Скорость передачи данных зависит от пропускной способности сети и интенсивности сигнала.
3Поддерживаемая полоса частот зависит от региональной версии устройства.
4Только с внешними антеннами.
Сертификаты
Заказ
|
DWM-321D
|
Беспроводной LTE M2M маршрутизатор AC1200, 1000Base-T WAN/LAN, 2x1000Base-T LAN, 4xSIM, ГЛОНАСС/GPS (Питание 9-36 В DC, источник питания в комлект поставки не входит)
|
| Дополнительное оборудование и аксессуары | |
| ANT24-0800 | Внешняя всенаправленная антенна 2,4ГГц, 8dBi, N Plug |
| ANT24-0801 | Внешняя направленная антенна 2,4ГГц, 8dBi, N Plug |
| ANT24-0802C | Всенаправленная антенна 2,4ГГц, 8dBi, RP-SMA |
| ANT24-1201 | Внешняя направленная антенна, 2,4ГГц, 12dBi, N Plug |
| ANT24-2100 | Внешняя направленная антенна 2,4ГГц, 21dBi, N Plug |
| ANT70-0800 | Внешняя всенаправленная антенна 2,4/5ГГц, 8/10dBi, N Plug |
| ANT70-1400N | Внешняя направленная пассивная антенна тройной поляризации 2,4/5ГГц, 11/12dBi, 3xN Jack |
| ANT70-1800 | Внешняя направленная антенна 2,4/5ГГц, 14/18dBi, N Plug |
| ANT24-CB01N | Кабель-переходник длиной 0,5м с разъемами N Jack / RP-SMA Plug для антенны |
| ANT24-CB03N* | Кабельный удлинитель длиной 3м с разъемами N Plug / N Jack для антенны |
| ANT24-CB06N* | Кабельный удлинитель длиной 6м с разъемами N Plug / N Jack для антенны |
| ANT24-CB09N* | Кабельный удлинитель длиной 9м с разъемами N Plug / N Jack для антенны |
| ANT-SP* | Модуль грозозащиты для антенн ANT24/ANT50/ANT70, N Plug/ N Jack |
*Только с внешними антеннами.
